I halvledarindustrins dynamiska landskap är tekniska framsteg drivkraften bakom utvecklingen av mindre, snabbare och mer effektiva elektroniska enheter. Bland de många maskiner och processer som bidrar till detta framsteg framstår waferförtunningsmaskinen som en kritisk aktör. Som en ledande leverantör av waferförtunningsmaskiner har jag bevittnat hur dessa maskiner har revolutionerat halvledartillverkningsprocessen. I det här blogginlägget kommer jag att utforska de betydande bidragen från waferförtunningsmaskiner till halvledarindustrin och varför de är oumbärliga för modern halvledarproduktion.
Förstå Wafer Thinning
Innan du fördjupar dig i bidragen från wafer gallring maskiner, är det viktigt att förstå vad wafer gallring är och varför det är nödvändigt. En halvledarskiva är en tunn skiva av halvledarmaterial, typiskt kisel, som används som substrat för integrerade kretsar (IC). I de tidiga stadierna av halvledartillverkning är wafers relativt tjocka för att ge mekaniskt stöd under tillverkningsprocessen. Men eftersom efterfrågan på tunnare och mer kompakta elektroniska enheter har ökat har det funnits ett behov av att minska tjockleken på wafers.
Förtunning av skivor är processen att reducera tjockleken på en halvledarskiva för att uppfylla kraven för specifika applikationer. Denna process innebär att man tar bort material från baksidan av skivan med hjälp av olika tekniker, såsom slipning, polering och etsning. Målet med waferförtunning är att uppnå en enhetlig tjocklek över hela wafern samtidigt som dess strukturella integritet och elektriska egenskaper bibehålls.
Viktiga bidrag från maskiner för förtunning av skivor
Aktiverar miniatyrisering
Ett av de viktigaste bidragen från waferförtunningsmaskiner till halvledarindustrin är att möjliggöra miniatyrisering av elektroniska enheter. Eftersom konsumenternas efterfrågan på mindre, lättare och mer bärbara enheter fortsätter att öka, letar halvledartillverkare ständigt efter sätt att minska storleken på sina produkter. Genom att tunna ut wafers kan tillverkare skapa tunnare och mer kompakta IC:er, som kan användas i ett brett utbud av applikationer, inklusive smartphones, surfplattor, wearables och IoT-enheter.
Till exempel, inom smartphoneindustrin, har skivförtunning spelat en avgörande roll i utvecklingen av ultratunna och lätta enheter. Genom att minska tjockleken på halvledarskivorna som används i smartphones kan tillverkare skapa tunnare och snyggare enheter utan att kompromissa med prestanda. Detta har inte bara förbättrat användarupplevelsen utan har också gett smartphonetillverkare en konkurrensfördel på marknaden.
Förbättring av termisk prestanda
Ett annat viktigt bidrag från skivförtunningsmaskiner är att förbättra den termiska prestandan hos halvledarenheter. När IC:er blir kraftfullare och mer komplexa genererar de mer värme, vilket kan påverka deras prestanda och tillförlitlighet. Genom att tunna ut skivorna kan tillverkare minska avståndet mellan de värmealstrande komponenterna och kylflänsen, vilket möjliggör en effektivare värmeavledning.
Dessutom kan skivförtunning också förbättra den termiska ledningsförmågan hos halvledarmaterialet, vilket ytterligare förbättrar värmeöverföringseffektiviteten. Detta är särskilt viktigt i applikationer med hög effekt, såsom datacenter, där förmågan att avleda värme effektivt är avgörande för att upprätthålla utrustningens prestanda och tillförlitlighet.
Förbättra elektrisk prestanda
Förtunning av skivor kan också ha en positiv inverkan på den elektriska prestandan hos halvledarenheter. Genom att minska tjockleken på skivan kan tillverkare minska den parasitära kapacitansen och motståndet, vilket kan förbättra hastigheten och effektiviteten hos IC:erna. Detta är särskilt viktigt i höghastighetsapplikationer, såsom telekommunikation och databehandling, där även små förbättringar av elektrisk prestanda kan ha en betydande inverkan på systemets totala prestanda.
Dessutom kan skivförtunning också förbättra signalintegriteten hos IC:erna genom att minska interferensen mellan olika lager av enheten. Detta är särskilt viktigt i avancerad förpackningsteknik, såsom 3D-IC:er, där flera lager av IC:er staplas ovanpå varandra.
Underlättande av avancerad förpackningsteknik
Utvecklingen av avancerad förpackningsteknik, såsom 3D IC och system-in-package (SiP), har varit en stor trend inom halvledarindustrin de senaste åren. Dessa teknologier möjliggör integrering av flera IC:er och komponenter i ett enda paket, vilket möjliggör högre nivåer av funktionalitet och prestanda i en mindre formfaktor.
Waferförtunningsmaskiner spelar en avgörande roll för att möjliggöra dessa avancerade förpackningstekniker. Genom att tunna ut skivorna kan tillverkare skapa tunnare och mer flexibla IC:er, som kan staplas ovanpå varandra för att skapa 3D IC:er. Dessutom kan skivförtunning också underlätta integrationen av olika typer av komponenter, såsom sensorer, ställdon och mikroprocessorer, i ett enda paket, vilket möjliggör utveckling av mer komplexa och intelligenta system.
Våra lösningar för waferförtunning
Som en ledande leverantör av waferförtunningsmaskiner erbjuder vi ett brett utbud av lösningar för att möta halvledarindustrins olika behov. Våra waferförtunningsmaskiner är designade för att ge hög precision, tillförlitlighet och effektivitet, vilket säkerställer högsta kvalitet på waferförtunningsresultat.
Våra maskiner är utrustade med avancerad teknologi, såsom precisionsslipning och poleringssystem, som kan uppnå en jämn tjocklek över hela wafern med en hög grad av noggrannhet. Dessutom är våra maskiner även utrustade med avancerade styrsystem, som kan övervaka och justera processparametrarna i realtid för att säkerställa konsekventa och repeterbara resultat.

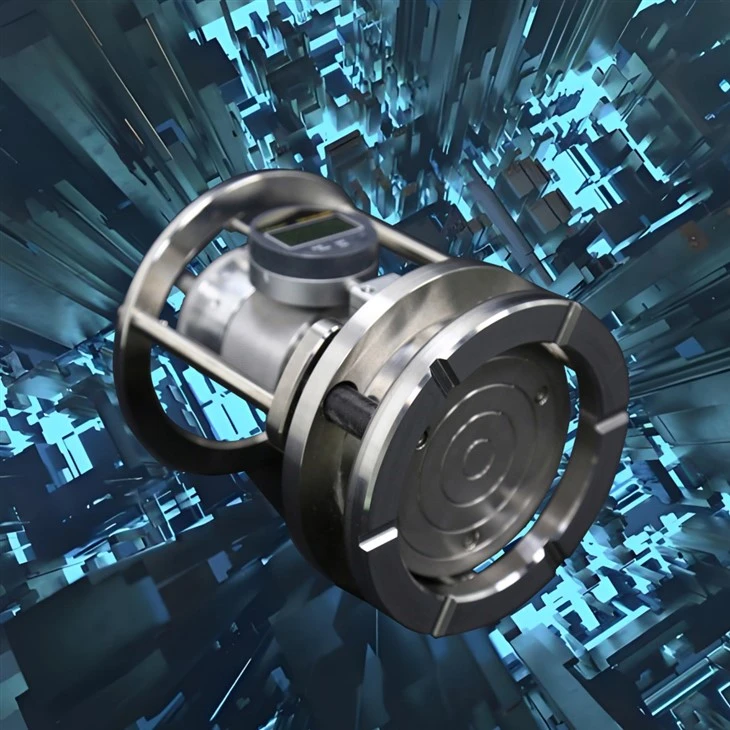

Vi erbjuder även en rad kompletterande produkter och tjänster, som t.exPrecisionslappnings- och poleringsmaskin,Fiberlappande polermaskin, ochLapping och polermaskin fixtur, för att stödja skivförtunningsprocessen. Vårt erfarna tekniska team kan tillhandahålla omfattande teknisk support och utbildning för att säkerställa att våra kunder kan använda våra maskiner effektivt och effektivt.
Slutsats
Sammanfattningsvis spelar skivförtunningsmaskiner en avgörande roll i halvledarindustrin genom att möjliggöra miniatyrisering, förbättra den termiska och elektriska prestandan och underlätta utvecklingen av avancerad förpackningsteknik. Eftersom efterfrågan på mindre, snabbare och mer effektiva elektroniska enheter fortsätter att växa, kommer vikten av wafer gallringsmaskiner bara att öka.
Som en ledande leverantör av maskiner för förtunning av skivor är vi fast beslutna att förse våra kunder med produkter och tjänster av högsta kvalitet. Vi tror att våra waferförtunningsmaskiner kan hjälpa våra kunder att nå sina mål inom halvledarindustrin och förbli konkurrenskraftiga på den globala marknaden.
Om du är intresserad av att lära dig mer om våra waferförtunningsmaskiner eller vill diskutera dina specifika krav, tveka inte att kontakta oss. Vi ser fram emot att arbeta med dig för att driva framtiden för halvledarindustrin.
Referenser
- Smith, J. (2020). Semiconductor Manufacturing Technology. Wiley.
- Jones, A. (2019). Avancerad förpackningsteknik för halvledare. Springer.
- Brown, R. (2018). Förtunning av skivor och bearbetning av baksidan i halvledartillverkning. Elsevier.
